Avgasning
Eliminerar löst syre och gas ur slutna värmesystem.

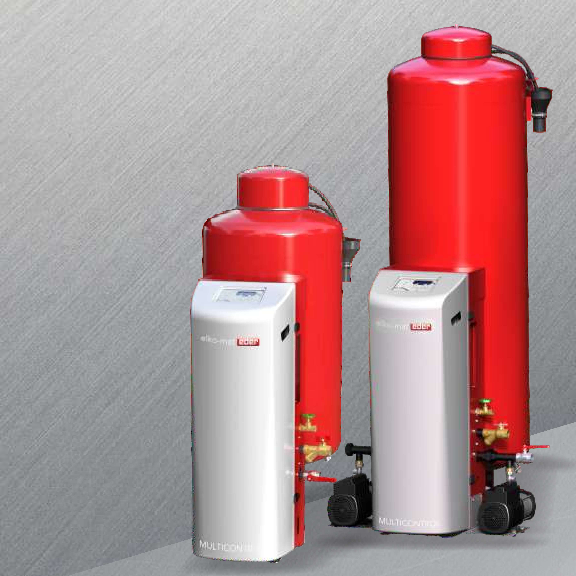

Luft i ett slutet värmesystem orsakar korrosion och driftstörningar. Multicontrol Kompakt MCK från Karob/Eder kombinerar undertrycksavgasning, automatisk tryckhållning och spädvattenmatning i ett kompakt system. Det håller systemvattnet rent från löst syre och kvävebubblor, år efter år, utan manuell tillsyn.
Tre funktioner i ett system
Undertrycksavgasning
Reducerar löst syre och kväve genom att sänka trycket i expansionskärlet. Gasen fälls ut och evakueras automatiskt.
Tryckhållning
Tryckhållningspumpen håller systemtrycket stabilt inom inställda gränser, utan övervakning.
Spädvattenmatning
Nivån i expansionskärlet mäts kontinuerligt. Vid förlust tillförs spädvatten automatiskt och avgasas innan det når systemet.
Varför avgasning är nödvändigt
Luft tar sig in i slutna system vid påfyllning och via systemkomponenter. Det kan inte undvikas helt. Luft består av syre och kväve, och båda orsakar problem:
- Syre är reaktivt och förbrukas genom korrosion mot metalliska ytor. Syrgasen måste kontinuerligt reduceras för att förhindra skador.
- Kväve är inert och bildar gasbubblor som orsakar flödesavbrott, kavitation, torrköring av pumpar och oljud i rören.
MCK-systemet löser båda problemen med undertrycksavgasning: när mediet tappar tryck i expansionskärlet försvinner dess förmåga att binda gas, och gasen evakueras automatiskt via säkerhetsventilen.
Tekniska data
| Max. drifttryck (PN) | 10 bar |
| Max. behållartryck (PN) | 0,5 bar |
| Max. temperatur vid anslutningspunkt | 70 °C |
| Spänning | 230 V / 50 Hz |
| Expansionskärlsstorlekar | 45, 75, 125, 200, 300, 500 liter |
| Systemvarianter | Solo, Duo, Maxi, Duo-twin, Maxi-twin |
| Anslutning spädvatten | Rp 1/2" |
| Anslutning expansionsledningar | Rp 1" |
| Display | 4-raders belyst display, flerspråkig |
| Signalkontakter | 4 potentialfria (störning, varning, spädmatning pågår, enhetsfunktion av) |
Egenskaper
- Plug and play — levereras komplett och klar för driftsättning
- Komplett övervakningssystem med larm och statusindikering
- Expansionskärl i olika storlekar, möjlighet att bygga ut med upp till 2 tillsatskärl
- Lättillgängliga anslutningspunkter, konverterbar från höger till vänster
- Spädvatten avgasas i det trycklösa kärlet innan det tillförs systemet
- Mängdkontrollerad spädvattenmatning med registrering och larm vid avvikelse
